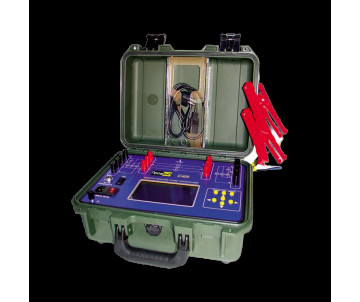

ПрофКиП К540М комплект измерительный цифровой, класс 0.2 /0.5 (измеритель параметров силовых трансформаторов)

ПрофКиП К540М комплект измерительный цифровой, класс 0.2 /0.5 (измеритель параметров силовых трансформаторов)

  • 290000₽

Назначение комплекта измерительного цифрового ПрофКиП К540М

Комплект измерительный цифровой ПрофКиП К540М предназначен для измерений силы тока, напряжения и мощности в однофазных, и трехфазных трехпроводных, четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. Класс точности 0.2 /0.5.
Перечень основных функций при однофазном и трехфазном возбуждении испытуемого трансформатора:
▪ Измерение тока и потерь холостого хода при малом напряжении
▪ Измерение сопротивления короткому замыканию
▪ Измерение коэффициента трансформации
▪ Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
▪ Измерение сопротивления обмоток постоянному току
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний  силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС. Комплект измерительный цифровой ПрофКиП К540М обеспечивает выполнение своих функций в условиях применения  соответствующих  группе 3 по ГОСТ 22261-94.

Особенности и преимущества комплекта измерительного цифрового ПрофКиП К540М

▪ Класс точности 0.2 /0.5
▪ Измерение напряжения переменного тока до 400 В
▪ Измерение переменного тока до 5 А
▪ Измерение мощности до 2000 Вт
▪ Измерение сопротивления до 2000 Ом
▪ Измерение частоты до 55 Гц
▪ Измерение тока и потерь холостого хода при малом напряжении
▪ Измерение сопротивления короткому замыканию
▪ Измерение коэффициента трансформации
▪ Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
▪ Измерение сопротивления обмоток постоянному току
▪ В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения

Основные технические характеристики комплекта измерительного цифрового ПрофКиП К540М

Параметры
Значения
Диапазон измеряемых переменных токов (три канала), без использования внешнего измерительного трансформатора тока
0.01 А … 5 А
Диапазон измеряемых переменных напряжений (два  трехканальных измерителя), без использования внешнего измерительного трансформатора напряжения
5 В … 400 В
Диапазон измеряемых активных мощностей  (три канала), без использования внешнего измерительного трансформатора тока и трансформатора напряжения
1 Вт … 2000 Вт
Диапазон измеряемых сопротивлений постоянному току
0.00005 Ом … 1999 Ом
Диапазон измеряемой частоты
45 Гц … 55 Гц
Пределы измерения тока
0.1 А, 1 А, 5 А
Пределы измерения напряжения
100 В … 400 В
Пределы измерения сопротивления
0.00002 Ом … 1999 Ом
Основная приведенная погрешность измерения напряжений
не более 0.2%
Основная приведенная погрешность измерения мощности
не более 0.5%
Основная приведенная погрешность измерения токов
не более 0.5%
Абсолютная погрешность измерения частоты
не более 0.25 Гц
Основная приведенная погрешность измерения сопротивления постоянному току
0.5%
Входное сопротивление каналов измерения напряжения
400 кОм
Падение напряжения нагрузки каналов измерения силы тока
75 мВ
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности

Нормальные условия применения комплекта измерительного цифрового ПрофКиП К540М

▪ Температура окружающего воздуха: 20°С ±5°С
▪ Относительная влажность воздуха: 30% … 80%
▪ Атмосферное давление: 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
▪ Напряжение питающей сети переменного тока: 220 В ±4.4 В
▪ Частота питающей сети: 50.0 Гц ±0.5 Гц

Рабочие условия применения комплекта измерительного цифрового ПрофКиП К540М

▪ Температура окружающего воздуха: 5°С … 40°С
▪ Относительная влажность воздуха: до 80% при 30°С
▪ Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
▪ Напряжение питающей сети переменного тока: 220 В ±22 В
▪ Частота питающей сети: 50 Гц ±1 Гц

Общие данные комплекта измерительного цифрового ПрофКиП К540М

▪ Средний срок службы: не менее 8 лет
▪ Средняя наработка на отказ: не менее 10000 ч
▪ Питание: 220 В ±22 В, 50 Гц ±1 Гц
▪ Габаритные размеры: 320х180х390 мм
▪ Вес: 6 кг

Комплект поставки комплекта измерительного цифрового ПрофКиП К540М

Наименование
Количество
Комплект измерительный цифровой ПрофКиП К540М (измеритель параметров силовых трансформаторов)
1 шт.
Кабель для измерения сопротивления, 10 м
1 шт.
Руководство по эксплуатации
1 шт.
