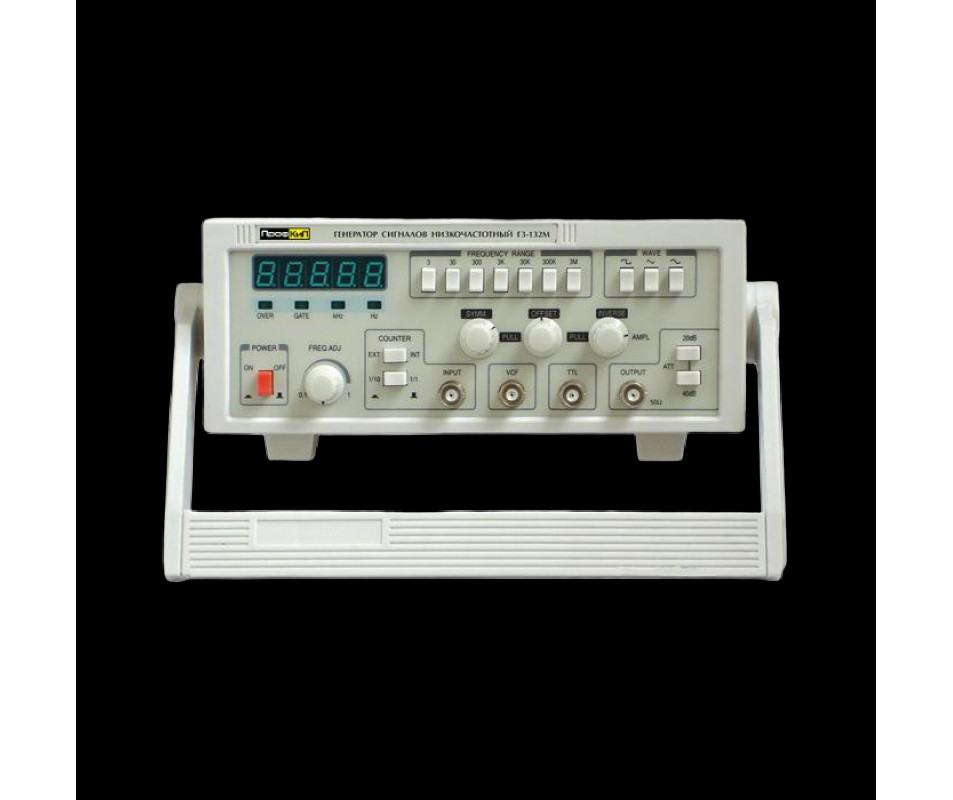

ПрофКиП Г3-132М генератор сигналов низкочастотный (0.03 Гц … 3 МГц)

ПрофКиП Г3-132М генератор сигналов низкочастотный (0.03 Гц … 3 МГц)

  • 20970₽

Назначение генератора сигналов низкочастотного ПрофКиП Г3-132М

Генератор сигналов низкочастотный ПрофКиП Г3-132М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.03 Гц до 3 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-132М

▪ Форма сигнала: синус, меандр, треугольник и др.
▪ Диапазон частот: 0.03 Гц … 3 МГц
▪ Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)
▪ Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ
▪ Плавное изменение симметрии выходного сигнала
▪ Плавное изменение постоянной составляющей выходного сигнала
▪ VCF вход позволяет реализовать свип-режим или режим ЧМ
▪ Возможность получения пилообразного сигнала и инверсии выходных сигналов

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-132М

Параметры
Значения
Основной выход
Диапазон частот
0.03 Гц … 3 МГц
Форма сигналов
синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление
50 Ом ±10%
Амплитуда выходного сигнала
≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала
0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току
0 В … ±10В регулируемый
Симметрия
10% … 90%
Синусоидальный сигнал
Коэффициент искажения
10 Гц … 100 кГц < 1%
Частотный отклик
0.2 Гц … 100 кГц ≤ ±0.5 дБ
100 кГц … 2 МГц ≤ ±1 дБ
Меандр
Время нарастания и спада
< 100 нс
TTL Выход
Время нарастания и спада
≤ 1 мкс
Нижний уровень
≤ 0.4 В
Верхний уровень
≤ 3.5 В
Импеданс
600 Ом
Вход управления частотой напряжением (VCF)
Выходное напряжение
-5 В … 0 В
Полное выходное сопротивление
10 кОм ±10%
Частотомер
Дисплей
5 знаков
Частотный диапазон
1 Гц … 15 МГц
Полное входное сопротивление
≥ 1 МОм /20 пФ
Чувствительность
100 мВ
Разрешение
0.1 Гц /1 Гц /10 Гц /100 Гц
Точность
≤ 0.003% ±1 знач.
Максимально допустимое входное сопротивление
150 В (с аттенюатором)
Входной аттенюатор
0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-132М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
▪ Габаритные размеры: 310х80х230 мм
▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-132М

Наименование
Количество
Генератор сигналов низкочастотный ПрофКиП Г3-132М
1 шт.
Кабель питания
1 шт.
Руководство по эксплуатации
1 шт.
