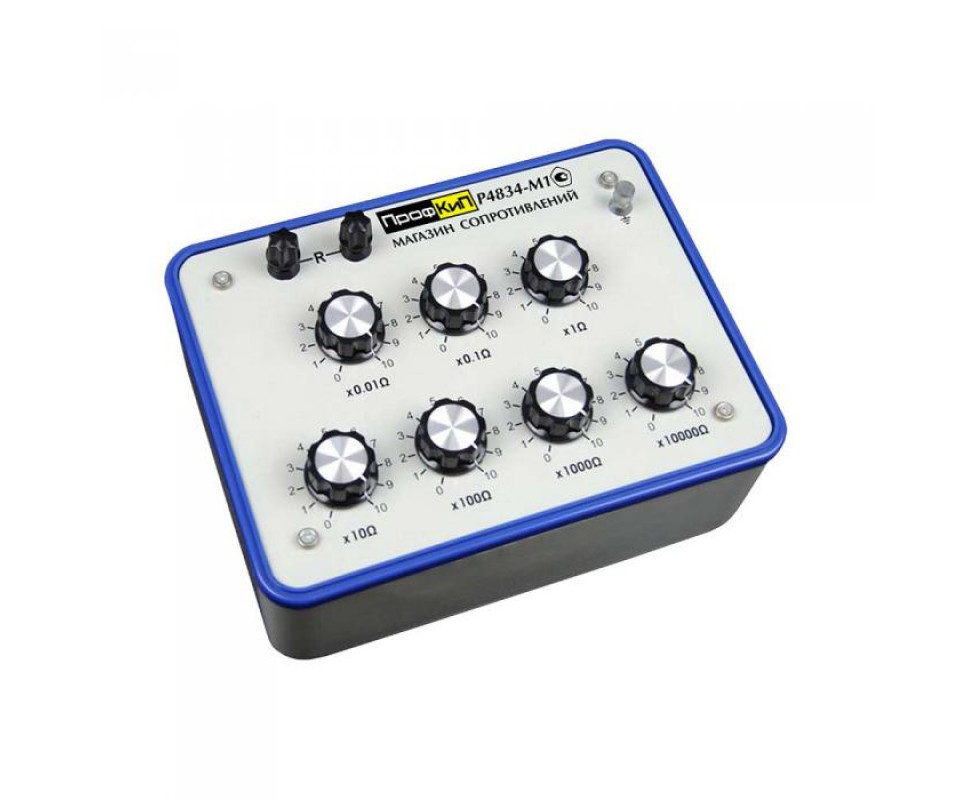

ПрофКиП Р4834-М1 магазин сопротивления

ПрофКиП Р4834-М1 магазин сопротивления

  • 49000₽

Назначение магазина сопротивления ПрофКиП Р4834-М1

Магазин сопротивления ПрофКиП Р4834-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.

Особенности и преимущества магазина сопротивления ПрофКиП Р4834-М1

▪ 7 декад
▪ Диапазон: 0.01 Ом … 111111.1 Ом
▪ Класс точности (ММЭС): 0.02 /(2.5 х 10-7)
▪ Среднее значение номинального сопротивления: 0.024 Ом
▪ Номинальное значение ступени: 104 Ом ст., 10-2 Ом мл.
▪ Электрическое сопротивление изоляции: не менее 5 х 109 Ом
▪ Электрическая прочность изоляции: 2 кВ (1 мин)

Основные технические характеристики магазина сопротивления ПрофКиП Р4834-М1

 Параметры
 Значения
 Диапазон воспроизводимых значений сопротивления
 0.01 Ом … 111111.1 Ом
 Класс точности при использовании в качестве ММЭС по ГОСТ 23737
 0.02 /(2.5 х 10-7)
 Среднее значение номинального сопротивления
 0.024 Ом
 Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей
 0.0024 Ом
 Номинальное значение сопротивления одной ступени
 104 Ом старшей декады
 10-2 Ом младшей декады
  Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления в нормальных условиях применения
 ±[0.02 + 2.5 х 10-7 (105 /R – 1)] %
 где R – номинальное значение включенного сопротивления
 Пределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения
 не более  δ
 Максимальная сила тока
 700 мА для декады «х0.01Ω»
 700 мА для декады «х0.1Ω»
 700 мА для декады «х1Ω»
 200 мА для декады «10Ω»
 70 мА для декады «х100Ω»
 20 мА для декады «х1000Ω»
 7 мА для декады «х10000Ω»
 Электрическое сопротивление изоляции
 не менее 5 х 109 Ом
 Электрическая прочность изоляции
 должна выдерживать 2.0 кВ в течении 1 минуты

Нормальные условия применения магазина сопротивления ПрофКиП Р4834-М1

▪ Температура окружающего воздуха: 20°С ±2°С
▪ Относительная влажность окружающего воздуха: 25% … 80%
▪ Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

Рабочие условия применения магазина сопротивления ПрофКиП Р4834-М1

▪ Температура окружающего воздуха: 15°С … 25°С
▪ Относительная влажность окружающего воздуха: 25% … 80%
▪ Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)

Общие данные магазина сопротивления ПрофКиП Р4834-М1

▪ Средняя наработка на отказ: не менее 1000 ч
▪ Средний срок службы: не менее 5 лет
▪ Габаритные размеры: 285х215х140 мм
▪ Вес: 2.2 кг

Комплект поставки магазина сопротивления ПрофКиП Р4834-М1

 Наименование
 Количество
 Магазин сопротивления ПрофКиП Р4834-М1
 1 шт.
 Руководство по эксплуатации
 1 шт.
